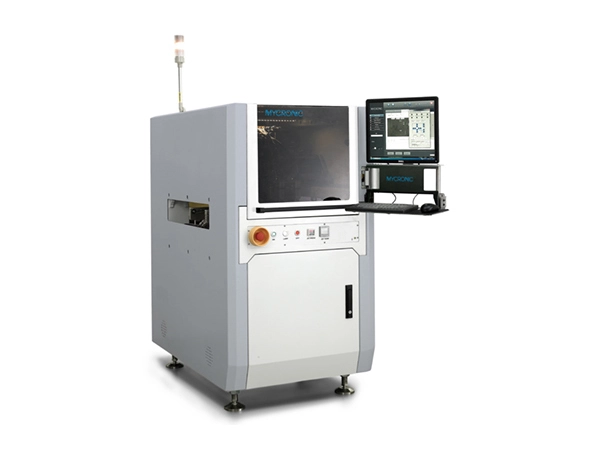

Sistemul de imprimare cu jet de pastă de lipit MYJ10X găzduiește PCB-uri neplanare (cu diferențe de înălțime mai mici de 0,4 mm) și oferă o grosime controlabilă a pastei de lipit, permițând utilizatorilor să specifice grosimi diferite în diferite locații. Acceptă imprimarea direct pe componente – făcându-l potrivit pentru procesele de asamblare 3D/stivuite – și oferă o eficiență ridicată prin eliminarea necesității de șabloane.
- Nu necesită șablon; potrivite în special pentru aplicații care necesită forme specifice de îmbinări de lipit
- Programare si verificare rapida pentru diferite produse
- Capabil să gestioneze variații semnificative ale volumului de lipit între plăcuțele adiacente de pe același produs
- Suportă cu ușurință aplicațiile de distribuire a lipirii PoP (Package-on-Package).
- Nu necesita curatenie; întreținere extrem de ușoară
- Potrivit în special pentru produse cu densitate mare de integrare
- Dozare flexibilă potrivită pentru produse cu suprafețe neuniforme (înălțimi variabile); control precis al volumului de lipit
| Parametrii de bază | Platformă de jet de pastă de lipit în linie MYJ10X |
| Dimensiuni | 770 x 1200 x 1400 mm (L x A x A) |
| Greutatea mașinii | 650 kg (Configurație standard) |
| Zona de distribuire | L x A = 350 mm x 475 mm (Configurație standard) |
| Max. Dimensiune PCB (mod cu o singură bandă) | L x A = 350 mm x 475 mm |
| Max. Dimensiune PCB (mod cu două benzi) | L x A = 350 mm x 210 mm (cu două căi simultane) |
| Transportor | Înălțime 890–965 mm; comunicare standard SMEMA; opțiune cu două căi disponibile |
| Capacitatea de încărcare a transportorului (inclusiv dispozitivul de fixare) | 3 kg (este necesară personalizarea pentru sarcini mai grele) |
| Gama de reglare a lățimii transportorului | Cu o singură cale: 50–475 mm; dual track simultan: 50–210 mm |
| Grosimea PCB | 0,5 mm < T < 6 mm; personalizare necesară pentru alte grosimi |
| Precizia poziționării | ±30μm @ 3σ (X, Y) |
| Repetabilitate | ±15μm @ 3σ (X, Y) |
| Max. viteză | 1000 mm/s (X, Y) |
| Max. accelerare | 1 g (X, Y) |
|
|
|
| Parametrii de bază | Supapă de jet de pastă de lipit |
| Configurația supapei AP (mică) | 215–260μm; 2,1–3,2nl; 200 Hz |
| Configurația supapei AG (medie) | 330–520μm; 5–20nl; 160–300 Hz |
| Presiunea aerului de alimentare cu material | 15,9 Psi |
| Înălțimea jetului | 0,6±0,1mm |
| Tip de certificare | CE |
