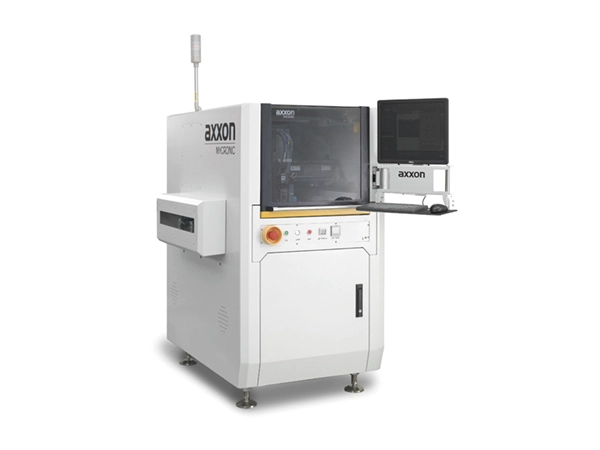

Seria Au de sisteme de dozare în linie, complet automate, de mare viteză se ocupă de o gamă largă de aplicații de dozare.
Un design integrat al cadrului asigură stabilitatea structurală, rezultând o durată mai lungă de funcționare a sistemului, o perioadă de nefuncționare redusă și o eficiență mai mare. Utilizarea componentelor internaționale de top minimizează ratele de eșec și reduce semnificativ costurile de operare. Cu mai puține piese predispuse la uzură, costurile de achiziție sunt economisite. Motoarele liniare de ultimă generație asociate cu scale liniare cu rezoluție microni pentru control în buclă închisă asigură precizie și fiabilitate superioare.
Seria Au găzduiește produse cu diferite dimensiuni de substrat. Oferă configurație flexibilă a modulelor funcționale, cum ar fi șine duale, supape duble, capacități de înclinare și încălzire de jos în trei trepte. Platforma versatilă acceptă diverse procese de distribuire și tipuri de adezivi, permițând schimbarea rapidă a produsului. De asemenea, acceptă configurația flexibilă a diferitelor supape de distribuire, inclusiv supape de jet și supape cu șurub.
Reduce intervenția manuală și crește ratele de utilizare a echipamentelor. Controlul precis al volumului adezivului și algoritmii de viziune precisi îmbunătățesc randamentele de distribuire. Acționările cu motor liniar permit o mișcare mai rapidă, minimizând timpul neproductiv de călătorie.
Elimină necesitatea deplasării pe axa Z. Vitezele de jet pneumatic ajung până la 250 de puncte/s — de 3 până la 7 ori mai rapid decât distribuirea tradițională — în timp ce vitezele de jet piezoelectric pot atinge până la 500 de puncte/s. Capabil să distribuie volume de până la 3 nL cu o consistență imposibil de atins prin metodele tradiționale. Funcționarea fără contact previne coliziunile acului cu piesa de prelucrat, iar capacitatea de a distribui volume minute îl face potrivit pentru spații compacte.
| Parametrii de bază | Au99S (Sistem de distribuire în linie pentru industria semiconductoarelor) |
| Cerințe de putere | AC230V 8A 50/60Hz; Mașină: 1,8kW; Încălzire inferioară: 1,8 kW |
| Cerințe de presiune a aerului | 90 psi (6 bar) |
| Dimensiuni | 1050 x 1300 x 1450 mm (L x A x A) |
| Greutate | 1370 kg |
| Standarde de certificare | CE |
| Precizia de poziționare a axei XYZ | XY: ±25 um @ 3σ; Z: ±10 µm @ 3σ |
| Repetabilitate a axei XYZ | XY: ±10 um @ 3σ; Z: ±5 µm @ 3σ |
| Viteza maxima | 1500 mm/s (XY) |
| Accelerare | 1,5 g |
| Sistemul de acționare | Motor liniar (XY) / Servomotor (Z) |
| Capacitatea de încărcare a transportorului | 3 kg |
| Gama de reglare a lățimii transportorului | 35–480 mm |
| Grosimea PCB | 0–6 mm |
| Protocol de comunicare | SMEMA |
| Distanță minimă la margine | 5,5 mm |
| Deplasare pe axa Z | 40 mm |
| Max. zona de distribuire (bandă unică/dublă) | 350×480 mm / 350×215 mm (L×D) |
| Zona de înclinare de înaltă precizie (bandă simplă/dublă) | 245×425 mm / 245×180 mm (L×D) |
