În mediul steril, controlat de climă al unei instalații de fabricare a semiconductoarelor, o placă de siliciu pornește într-o călătorie prin sute de pași complicati de procesare. În fiecare etapă, suprafața napolitanei trebuie să fie perfect curată. Dar după îndepărtarea, gravarea sau depunerea fotorezistului, contaminanții microscopici rămân în mod inevitabil - reziduuri organice, oxizi nativi și particule submicronice. Acești inamici invizibili, care măsoară doar câțiva nanometri, pot provoca defecte catastrofale: un circuit deschis, un scurtcircuit sau un dispozitiv care nu îndeplinește specificațiile de performanță. Metodele tradiționale de curățare umedă, care se bazează pe băi chimice și clătiri, se luptă să ajungă la fundul structurilor cu raport de aspect ridicat și pot lăsa reziduuri chimice care sunt ele însele contaminante. Aceasta este provocarea pentru care a fost creată tehnologia de curățare cu plasmă a semiconductoarelor.

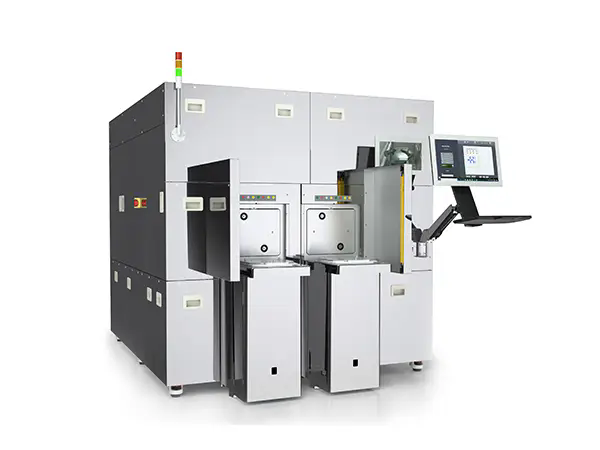

Un dispozitiv de curățare cu plasmă pentru semiconductori este o piesă specializată a echipamentului de inspecție a semiconductoarelor care utilizează plasmă - un gaz ionizat care conține electroni, ioni și radicali neutri - pentru a îndepărta contaminarea de pe suprafețele semiconductoarelor fără a deteriora materialul subiacent. Procesul este uscat, fără substanțe chimice și foarte eficient în curățarea caracteristicilor microscopice care caracterizează dispozitivele semiconductoare moderne. Acest articol va oferi o introducere tehnică cuprinzătoare în semiconductorproduse de curățare cu plasmă. Vom explora fizica fundamentală a plasmei, vom descompune componentele care alcătuiesc un sistem tipic, vom examina specificațiile tehnice cheie care definesc performanța și vom discuta rolul critic pe care acest echipament de inspecție a semiconductorilor îl joacă în fabricarea și ambalarea semiconductorilor. Indiferent dacă sunteți un inginer care specifică echipamente noi, un tehnician care operează aceste instrumente sau pur și simplu doriți să înțelegeți o tehnologie cheie din lanțul de aprovizionare cu semiconductori, acest articol vă va oferi cunoștințele esențiale de care aveți nevoie.
A Curățător cu plasmă pentru semiconductorieste un instrument de precizie care utilizează proprietățile unice ale plasmei pentru a curăța plăcile semiconductoare, pachetele de cipuri, ramele de plumb și alte componente electronice. În centrul său, dispozitivul generează o descărcare electrică într-un gaz de joasă presiune, creând un mediu foarte reactiv. Această plasmă - a patra stare a materiei - conține un cocktail complex de particule foarte energetice: ioni care bombardează fizic suprafața, radicali liberi care reacționează chimic cu contaminanții și electroni care ajută la susținerea descărcării. Combinația de acțiune fizică și chimică îndepărtează în mod eficient reziduurile organice, oxizii și contaminarea cu particule fără a deteriora structurile electronice sensibile.
Principiul fundamental din spatele curățării cu plasmă este surprinzător de simplu de descris, dar elegant în execuția sa. O cameră de proces este evacuată la un nivel de vid controlat. Un gaz de proces - de obicei oxigen, argon, hidrogen sau un amestec - este introdus în cameră. Radiofrecvența (RF) sau puterea cu microunde este apoi aplicată gazului, ionizându-l și creând o plasmă. În plasmă, radicalii de oxigen (O*) reacționează agresiv cu contaminanții cu hidrocarburi, transformându-i în subproduse volatile, cum ar fi dioxidul de carbon și vaporii de apă, care sunt apoi evacuați de sistemul de vid. Simultan, ionii de argon asigură un bombardament fizic care ajută la dislocarea particulelor și la activarea suprafeței. Rezultatul este o suprafață curată, activată chimic, pregătită pentru următoarea etapă de fabricație.
Acest mecanism de curățare oferă mai multe avantaje critice. Procesul este complet uscat, eliminând nevoia de substanțe chimice lichide și eliminarea deșeurilor asociate. De asemenea, este în mod inerent blând, deoarece temperatura plasmei poate fi controlată cu precizie pentru a evita deteriorarea termică. Cel mai important, este izotrop - ceea ce înseamnă că poate curăța suprafețele în toate direcțiile, inclusiv interiorul caracteristicilor cu raport de aspect ridicat unde soluțiile de curățare lichide nu pot ajunge. Din aceste motive, dispozitivul de curățare cu plasmă pentru semiconductori a devenit o piesă indispensabilă a echipamentului de inspecție a semiconductorilor în fabricarea avansată a semiconductorilor, fabricarea MEMS și ambalarea dispozitivelor.
Un modernCurățător cu plasmă pentru semiconductorieste un sistem electromecanic complex compus din mai multe subsisteme critice, fiecare jucând un rol specific în procesul de curățare. Înțelegerea acestor componente este esențială pentru inginerii responsabili cu specificarea, operarea și întreținerea acestui tip de echipamente de inspecție a semiconductorilor. Următorul tabel oferă o defalcare detaliată a componentelor majore și a caracteristicilor cheie ale acestora.
| Componentă | Funcţie | Criterii cheie de selecție |
| Camera de vid | Închide mediul de procesare și menține condițiile de vid pentru generarea plasmei. | Material (aliaj de aluminiu vs. oțel inoxidabil), volum, geometrie internă, presiune de bază (de obicei 10^-5 Torr). |
| Sursă de alimentare RF și rețea de potrivire | Generează și furnizează putere RF (de obicei 13,56 MHz) pentru a crea și susține plasma. | Frecvență (13,56 MHz este standardul industrial), putere de ieșire, capacitate de potrivire a impedanței. |
| Sistem de livrare a gazului | Controlează și reglează fluxul de gaze de proces (O2, Ar, H2, CF4) în cameră. | Controloare de debit de masă (MFC), puritatea gazului (de obicei 99,999% sau mai mare), numărul de linii de gaz. |
| Sistem de pompare cu vid | Evacuează camera la nivelul de vid necesar și elimină produsele secundare ale procesului. | Tip de pompă (paletă rotativă + turbomoleculară), viteza de pompare, nivelul maxim de vid. |
| Ansamblu de electrozi | Cuplează puterea RF în plasmă; poate fi cuplaj capacitiv sau inductiv. | Geometria electrodului (placă paralelă vs. plasmă la distanță), materiale (aluminiu, siliciu), răcire. |
| Sistem de control al presiunii | Menține presiunea stabilă a procesului printr-o supapă de accelerație și senzori de presiune. | Tip senzor de presiune (manometru de capacitate, manometru Pirani), precizie control, timp de răspuns. |
| Sistem de control și monitorizare | Integrează toate funcțiile sistemului și monitorizează parametrii procesului; include adesea un ecran tactil HMI. | Interfață software, înregistrare date, management rețetă, funcții de alarmă, conectivitate (SECS/GEM pentru automatizare). |
Fabrica noastră pune un accent deosebit pe integrarea și optimizarea acestor componente. Selectarea frecvenței RF, de exemplu, are efecte profunde asupra densității plasmei și energiei ionilor. În timp ce 13,56 MHz este standardul industrial datorită clasificării sale ca bandă de frecvență industrială, științifică și medicală (ISM), alegerea configurației electrodului determină dacă camera funcționează în mod direct-plasmă sau în aval-plasmă. Un sistem cu plasmă directă (cuplat capacitiv) produce o plasmă mai energică, potrivită pentru curățarea fizică și activarea suprafeței, în timp ce un sistem din aval (cuplat inductiv) este mai blând și evită deteriorarea ionilor, făcându-l ideal pentru dispozitivele semiconductoare sensibile.
Pentru a caracteriza pe deplin aCurățător cu plasmă pentru semiconductori, inginerii trebuie să înțeleagă un set de specificații tehnice care îi definesc capacitatea de curățare, debitul și pachetul operațional. Acești parametri influențează direct rezultatele procesului și ar trebui evaluați cu atenție atunci când se selectează acest tip de echipament de inspecție a semiconductorilor. Tabelul de mai jos oferă o prezentare detaliată a specificațiilor critice pentru un sistem tipic de curățare cu plasmă cu semiconductor.
| Parametru | Interval de valori tipic | Impactul asupra performanței |
| Volumul camerei | 20 până la 200 de litri | Determină dimensiunea lotului; camerele mai mari găzduiesc substraturi mai mari sau mai multe napolitane pe rulare. |
| Putere de ieșire RF | 50 W până la 10 kW | Puterea mai mare permite o densitate mai mare a plasmei pentru o curățare mai rapidă și eliminarea mai multor contaminanți încăpățânați. |
| Frecvența RF | 13,56 MHz sau 2,45 GHz (micunde) | 13,56 MHz este standard; microunde (2,45 GHz) produce o plasmă mai ionizată pentru procese specializate. |
| Presiune de bază | 10^-5 până la 10^-6 Torr | Presiunea de bază mai scăzută reduce contaminarea de fond și îmbunătățește puritatea procesului. |
| Presiunea procesului | 50 până la 500 mTorr | Presiunea mai scăzută produce un bombardament ionic mai direcțional; presiunea mai mare intensifică reacțiile chimice. |
| Controlul fluxului de gaz | 0 până la 500 sccm (cm cubi standard/min) | Controlul precis al debitului asigură o compoziție reproductibilă a gazului și rezultate de curățare. |
| Uniformitatea temperaturii | +/- 5°C pe substrat | Temperatura uniformă asigură o curățare constantă în toate părțile substratului. |
| Uniformitatea plasmei | De obicei, variație de +/- 5% în cameră | O uniformitate bună asigură că toate substraturile dintr-un lot primesc aceeași doză de curățare. |
| Timp de ciclu | 2 până la 20 de minute (pompați în jos pentru aerisire) | Timpul de ciclu mai scurt crește debitul; echilibrul cu eficacitatea curățării este esențial. |
Aceste specificații nu sunt arbitrare. De exemplu, presiunea de bază de 10^-5 Torr este esențială pentru a minimiza vaporii de apă reziduali și oxigenul din cameră înainte de introducerea gazului de proces, prevenind reacțiile nedorite. Frecvența RF de 13,56 MHz este o frecvență ISM convenită la nivel internațional, selectată pentru a evita interferența cu comunicațiile radio. Precizia controlului debitului de gaz, obținută în mod obișnuit cu regulatoarele debitului de masă termică, trebuie menținută la +/- 1% din punctul de referință pentru a asigura repetabilitatea de la lot la lot. În fabrica noastră, menținem standarde de calibrare meticuloase și oferim pachete detaliate de calificare a proceselor cu fiecare sistem, asigurându-ne clienților noștri datele de care au nevoie pentru a-și valida procesele.
Înainte de adoptarea pe scară largă a curățării cu plasmă, producătorii de semiconductori se bazau în primul rând pe metodele de curățare chimică umedă. Aceste procese implică scufundarea napolitanelor într-o serie de băi chimice - amestecuri de obicei agresive de acizi și oxidanți, cum ar fi soluția "piranha" (acid sulfuric și peroxid de hidrogen) sau RCA clean (SC-1 și SC-2). Deși eficientă pentru multe aplicații, curățarea umedă are limitări inerente care devin din ce în ce mai problematice pe măsură ce dimensiunile dispozitivului se micșorează. Pe măsură ce industria a trecut de la scara micronului la sub-100 nm, limitările curățării umede au devenit critice, iar tehnicile pe bază de plasmă au apărut ca o alternativă superioară.
Luați în considerare experiența unei unități majore de ambalare a semiconductoarelor care se lupta cu pierderea de randament în procesul lor de lipire a firelor. Linia de asamblare folosea o etapă de curățare umedă pentru a pregăti plăcuțele de lipire, dar randamentul a rămas încăpățânat sub 95%. Vinovatul a fost micro-contaminarea: substanțele chimice de curățare reziduale și umezeala prinse sub suprafața tamponului de lipire, împiedicând atașarea fiabilă a firului de aur. După evaluarea procesului, echipa de ingineri a înlocuit etapa de curățare umedă cu un proces de curățare pe bază de plasmă. Randamentul a sărit imediat la 99,3%, iar linia de ambalare și-a menținut această performanță de peste trei ani. Aceasta nu este o poveste izolată; reflectă o schimbare fundamentală în industrie.
Avantajele curățării cu plasmă față de curățarea umedă sunt numeroase și semnificative:
1. Fără reziduuri chimice.Curățarea umedă se bazează pe substanțe chimice care trebuie spălate cu grijă. Clătirea incompletă lasă reziduuri care pot interfera cu procesele ulterioare, provocând erori de aderență și coroziune. Curățarea cu plasmă este un proces uscat care produce numai subproduse volatile (gaze) care sunt pompate, fără a lăsa reziduuri.
2. Fără daune mecanice.Agitația fizică necesară în curățarea umedă poate provoca prăbușirea sau desprinderea structurilor delicate. Acest lucru este esențial în special pentru caracteristicile cu raport de aspect ridicat în dispozitivele MEMS și pentru structurile fragile, cum ar fi plăcuțele de legătură în ambalaje avansate. Curățarea cu plasmă evită complet forțele mecanice.
3. Acțiune de curățare izotropă.Curățarea umedă se bazează pe substanțe chimice lichide care trebuie să curgă în și din caracteristicile suprafeței. Tensiunea superficială a lichidelor le poate împiedica să ajungă la fundul șanțurilor înguste. Radicalii reactivi din plasmă sunt gazoși, permițându-le să pătrundă și să curețe toate suprafețele expuse, indiferent de geometria caracteristică.
4. Temperatură scăzută de proces.Curățarea umedă necesită adesea temperaturi ridicate pentru a atinge vitezele de reacție necesare, care pot solicita materiale sensibile și pot cauza nepotrivire la dilatare termică. Curățarea cu plasmă poate fi efectuată la temperaturi apropiate de cea a mediului ambiant, păstrând integritatea materialelor care urmează să fie curățate.
5. Fără deșeuri periculoase.Subprodusele chimice ale curățării umede trebuie tratate și eliminate ca deșeuri periculoase, implicând costuri semnificative de conformitate cu mediul. Curățarea cu plasmă generează numai subproduse gazoase, care pot fi curățate folosind sisteme standard de reducere.
6. Rezultate consistente, repetabile.Controlul parametrilor plasmei, cum ar fi puterea, presiunea și debitul de gaz, este foarte precis. Un bine conceputCurățător cu plasmă pentru semiconductoriproduce condiții identice pentru fiecare lot, eliminând variația de la lot la lot care afectează curățarea umedă.
7. Etape reduse ale procesului.Curățarea umedă necesită de obicei mai multe etape ale procesului: imersarea în baia de curățare, clătire și uscare. Curățarea cu plasmă este o operațiune simplă, într-un singur pas. Acest lucru reduce amprenta echipamentului, timpul de proces și manipularea operatorului.
Trecerea industriei către curățarea cu plasmă nu este doar o preferință tehnică; este o cerinţă economică şi de calitate. Pe măsură ce dispozitivele semiconductoare continuă să se micșoreze și tehnologiile de ambalare devin mai solicitante, nevoia unei metode de curățare uscată, fără reziduuri și fără deteriorare va crește. Semiconductor Plasma Cleaner este tehnologia dovedită, matură, care îndeplinește aceste cerințe exigente.
Una dintre cele mai frecvente întrebări din partea inginerilor care evaluează aCurățător cu plasmă pentru semiconductorieste: ce poate elimina de fapt acest echipament? Răspunsul depinde de tipul de plasmă și de gazul de proces selectat. Curățarea cu plasmă poate aborda trei categorii principale de contaminare, fiecare necesitând o abordare și o chimie diferite. Înțelegerea acestor categorii este esențială pentru dezvoltarea procesului și selecția echipamentelor. Fabrica noastră a dezvoltat o gamă cuprinzătoare de soluții de curățare cu plasmă, cu rețete de proces optimizate pentru tipuri specifice de contaminare.
Categoria 1: Contaminare organică.Această categorie include reziduurile de fotorezist, amprentele digitale, uleiurile, grăsimile și alte hidrocarburi care sunt introduse în timpul procesării semiconductoarelor. Acești contaminanți sunt adesea prezenți ca pelicule subțiri, invizibile, care pot interfera cu depunerile sau lipirea ulterioară. Abordarea standard pentru îndepărtarea organică este o plasmă de oxigen. Radicalii reactivi de oxigen reacţionează cu carbonul şi hidrogenul din materialul organic, formând dioxid de carbon volatil şi vapori de apă care sunt evacuaţi. Plasma acționează ca un proces de „combustie” foarte eficient, nedistructiv, la temperatură scăzută. Pentru reziduurile organice deosebit de încăpățânate, se poate folosi un amestec de oxigen cu argon sau hidrogen pentru a îmbunătăți reacția chimică.
Categoria 2: Contaminare anorganică.Această categorie include oxizi nativi (dioxid de siliciu, oxid de aluminiu), oxizi metalici și alte reziduuri anorganice. Acești contaminanți sunt în mod obișnuit îndepărtați folosind o plasmă reducătoare. O abordare comună este o plasmă de hidrogen-argon, în care radicalii de hidrogen reduc oxidul metalic înapoi la metalul pur, îndepărtând efectiv stratul de oxid. Alternativ, o plasmă pe bază de fluor (folosind CF4 sau SF6) poate fi utilizată pentru a grava oxizi, dar acest lucru trebuie făcut cu precauție, deoarece fluorul este agresiv și poate deteriora materialul subiacent. Selectarea amestecului de gaze și parametrii procesului trebuie calibrate cu atenție pentru a îndepărta oxidul fără a modifica suprafața substratului. Pentru oxizi, plasma reduce oxidul la starea sa metalică, îndepărtând stratul și activând suprafața pentru aderență.
Categoria 3: Contaminare cu particule.Această categorie include particule microscopice de praf, fulgi de metal și alte particule care se depun la suprafață. Acestea pot cauza defecte în procesele ulterioare și pot fi surse de scurgeri electrice. Îndepărtarea particulelor se realizează prin pulverizare fizică folosind o plasmă de argon. Ionii de argon lovesc suprafața cu suficientă energie pentru a disloca particulele, care sunt apoi transportate de sistemul de vid. Acesta este un proces de curățare pur fizic și este eficient în îndepărtarea particulelor de diferite dimensiuni. Cu toate acestea, trebuie aplicat cu energia adecvată pentru a evita deteriorarea suprafeței sau a caracteristicilor dispozitivului.
Următorul tabel oferă o mapare mai detaliată a tipurilor de contaminare la chimia plasmei corespunzătoare.
| Tipul de contaminare | Surse comune | Chimia Plasmei | Mecanism de curățare |
| Reziduuri de fotorezist | Procese de litografie, gravare, decapare | Plasmă de oxigen (O2) cu asistare de argon | Oxidare chimică: O* + CxHy → CO2 + H2O |
| Oxid nativ (SiO2) | Expunerea la aer în timpul manipulării și prelucrării | Plasmă hidrogen-argon (H2/Ar) | Reducere chimică: H* + SiO2 → Si + H2O |
| Oxizi metalici (Al2O3, CuO) | Oxidarea în timpul procesării, în special la temperaturi ridicate | Plasmă de hidrogen (H2) cu purtător de argon | Reducere chimică: H* + MO → M + H2O |
| Amprente, uleiuri, grăsimi | Manipulare de către operatori și depozitare | Plasmă cu oxigen cu fluor curat | Oxidare chimică și volatilizare |
| Particule (praf, pilitură de metal) | Mediul ambiant, uzura echipamentului | Plasmă pulverizată cu argon | Bombardament fizic: Ar+ + particule → ejecție |
| reziduuri de fluorocarbon | Gravarea cu plasmă cu gaze CF4 sau SF6 | Plasmă de oxigen cu Ar | Oxidarea chimică a filmului de fluorocarbon |
Fabrica noastră oferă un serviciu cuprinzător de dezvoltare a proceselor, ajutând clienții să-și optimizeze rețetele de curățare cu plasmă pentru provocările specifice de contaminare. Menținem o bază de date cu procese stabilite pentru sute de substraturi și contaminanți, iar echipa noastră tehnică poate proiecta rețete personalizate pentru aplicații unice. Acest lucru vă asigură că dispozitivul dumneavoastră de curățare cu plasmă pentru semiconductori oferă performanțe optime pentru cerințele dumneavoastră specifice de producție.
În timp ce curățarea cu plasmă a semiconductoarelor este esențială pentru fabricarea plachetelor, impactul acesteia asupra fazei de ambalare este, probabil, și mai profund. Ambalarea - procesul de conectare a matriței semiconductoare la lumea exterioară și de asigurare a protecției mecanice și a mediului - implică o serie de pași critici: atașarea matriței, lipirea firelor, încapsularea și formarea plumbului. Fiecare dintre acești pași necesită suprafețe curate, active din punct de vedere chimic, pentru a asigura conexiuni puternice și fiabile. Contaminanții din etapa de ambalare sunt o sursă majoră de pierderi de randament și defecțiuni în câmp, iar curățarea cu plasmă s-a dovedit a fi cea mai eficientă metodă de eliminare.
Pentru a înțelege impactul curățării cu plasmă asupra randamentului ambalajului, luați în considerare procesul de lipire a sârmei. Lipirea firelor este o tehnologie matură, dar rămâne metoda dominantă pentru realizarea conexiunilor electrice între matriță și cadrul de plumb. Procesul folosește energie ultrasonică, căldură și presiune pentru a forma o sudură între o sârmă de aur sau de cupru și placa de legătură de pe matriță. Pentru a se forma o legătură fiabilă, suprafața plăcuței de legătură trebuie să fie lipsită de contaminare organică, oxizi și particule. Acești contaminanți acționează ca o barieră, prevenind contactul intim metal-metal necesar pentru o sudură puternică. Rezultatul este o legătură slabă care poate eșua în timpul procesării ulterioare sau pe durata de viață a produsului.
Într-o linie obișnuită de asamblare a semiconductoarelor, un lot de matrițe ar putea avea suprafețele plăcuțelor de lipire contaminate cu reziduuri de la ferăstrăul de tăiat, depozitare sau manipulare. Randamentul inițial al obligațiunilor prin sârmă poate fi de 95%, ceea ce înseamnă că 5% dintre obligațiuni sunt slabe sau antiaderente. Acest lucru se traduce direct în deșeuri: fiecare legătură slabă necesită reluare sau are ca rezultat o matriță casată. Acum imaginați-vă efectul unei etape de curățare cu plasmă, aplicată imediat înainte de lipirea firului. Plasma îndepărtează reziduurile organice, reduce oxidul nativ și activează chimic suprafața plăcuței de legătură, făcând-o foarte receptivă la lipire. Randamentul lotului curățat cu plasmă crește la 99,5%, reducând rata de eșec a legăturii cu 90%. Acesta nu este un calcul teoretic; este un rezultat real, obținut prin numeroase linii de ambalare.
Alte procese de ambalare care beneficiază semnificativ de curățarea cu plasmă includ:
Impactul curățării cu plasmă asupra randamentului ambalajelor poate fi cuantificat. Următorul tabel prezintă îmbunătățiri tipice observate în liniile de ambalare după introducerea unei etape de curățare cu plasmă în fluxul procesului.
| Procesul de ambalare | Randament înainte de curățarea cu plasmă | Randament după curățarea cu plasmă | Îmbunătățirea randamentului |
| Lipire cu sârmă (legare bilă de aur) | 94-96% | 99-99,5% | 3-5% |
| Atașare matriță (legare adezivă) | 92-94% | 98,5-99,5% | 4-6% |
| Umplere insuficientă (curgere fără goluri) | 88-92% | 97-98,5% | 6-8% |
| Turnare (aderență) | 90-93% | 97-98% | 4-6% |
Sistemele noastre de curățare cu plasmă cu semiconductori sunt proiectate ținând cont de aplicațiile de ambalare, oferind caracteristici precum distanțare reglabilă a electrozilor, capabilități de procesare a loturilor și integrare cu sisteme automate de manipulare. Înțelegem că în mediul de volum mare al ambalajului semiconductorilor, fiabilitatea și repetabilitate nu sunt negociabile. Echipamentul nostru oferă performanța constantă necesară pentru a maximiza randamentul și a reduce risipa.
Selectarea potrivităCurățător cu plasmă pentru semiconductoripentru o anumită aplicație este o decizie critică care necesită o evaluare structurată a cerințelor tehnice și a constrângerilor operaționale. Alegerea implică factori de echilibrare, cum ar fi eficiența curățării, debitul, costul și compatibilitatea cu procesele existente. Un dispozitiv de curățare cu plasmă pentru semiconductori este o investiție de capital semnificativă, iar alegerea unui sistem greșit poate duce la performanțe suboptime și la cheltuieli irosite. Fabrica noastră a dezvoltat un cadru de selecție structurat pentru a ajuta clienții să navigheze în acest proces și să selecteze sistemul care se potrivește optim nevoilor lor.
Pasul 1: Definiți contaminantul care trebuie eliminat.Primul pas este identificarea tipului de contaminare care trebuie îndepărtată. Este organic (fotorezist, ulei), anorganic (oxid) sau sub formă de particule? Diferiții contaminanți necesită chimie plasmatică și condiții de proces diferite. De exemplu, o plasmă de oxigen este eficientă pentru îndepărtarea organică, în timp ce o plasmă de hidrogen este necesară pentru îndepărtarea oxidului. Selectarea dispozitivului de curățare cu plasmă pentru semiconductori trebuie să susțină chimia gazului necesară.
Pasul 2: Caracterizați substratul.Materialul substratului și geometria sunt factori critici de selecție. Care este materialul? Este siliciu, arseniură de galiu sau ceramică? Materialul poate fi sensibil la anumite condiții de plasmă. De exemplu, unele materiale sunt susceptibile la deteriorarea bombardamentului ionic și necesită o plasmă „moale” (configurație de plasmă în aval). Geometria este de asemenea importantă: substratul are structuri fragile care ar putea fi deteriorate de bombardamentul fizic? Are caracteristici cu raport de aspect ridicat care necesită curățare izotropă? Răspunsurile la aceste întrebări vor determina configurația necesară a electrodului și densitatea de putere.
Pasul 3: Evaluați cerințele de debit.Câte substraturi trebuie curățate pe oră? Aceasta determină dimensiunea necesară a camerei și configurația lotului sau în linie. Pentru producția de volum mare, este de preferat o cameră mai mare care poate găzdui un lot de substraturi. Pentru cercetare și dezvoltare, este mai potrivită o cameră mai mică, cu o schimbare rapidă. Durata ciclului de curățare cu plasmă cu semiconductori (inclusiv pomparea, procesarea și ventilarea) trebuie să se potrivească cu timpul total de producție.
Pasul 4: Evaluați mediul camerei curate.Mediul de fabricație a semiconductorilor este foarte controlat. Aparatul de curățare cu plasmă cu semiconductor trebuie să respecte specificațiile camerei curate, inclusiv clasa de curățenie, ventilația și compatibilitatea electromagnetică. De asemenea, trebuie luate în considerare amprenta echipamentului și spațiul disponibil.
Pasul 5: Evaluați aprovizionarea cu gaz și reducerea.Dispozitivul de curățare cu plasmă pentru semiconductor necesită o aprovizionare cu gaze de proces de înaltă puritate și un mijloc de reducere (tratare în siguranță) a gazelor de eșapament. Sistemul de alimentare cu gaz trebuie să fie capabil să furnizeze gazele necesare la debitul și puritatea corecte. Sistemul de reducere trebuie să fie proiectat pentru a gestiona subprodusele specifice generate de procesul de curățare cu plasmă (de exemplu, compuși organici volatili, compuși cu fluor).
Pasul 6: Luați în considerare automatizarea și integrarea.Într-o unitate modernă de producție de semiconductori, dispozitivul de curățare cu plasmă pentru semiconductori este rareori un instrument de sine stătător. Este de obicei integrat într-o linie de producție automată. Sistemul trebuie să fie capabil să interfațeze cu sistemele de automatizare și control ale fabricii, de obicei prin protocolul SECS/GEM (Standard de comunicații ale echipamentelor SEMI/Model de echipament generic).
Următorul tabel rezumă factorii cheie de decizie și întrebările la care trebuie să se răspundă în fiecare etapă a procesului de selecție.
| Factorul de selecție | Întrebări de pus |
| Tipul de contaminare | Ce materiale trebuie îndepărtate? (Organic, oxid, particule?) |
| Caracteristicile substratului | Care este materialul? Este fragil? Are caracteristici cu raport de aspect ridicat? |
| Cerință de debit | Câte substraturi pe oră trebuie procesate? |
| Mediul camerei curate | Ce este clasa de cameră curată? Care este suprafața disponibilă? |
| Furnizarea și reducerea gazului | Ce gaze de proces sunt necesare? Cum vor fi reduse gazele de evacuare? |
| Automatizare și integrare | Este necesar ca sistemul să se integreze cu automatizarea fabricii (SECS/GEM)? |
Echipa tehnică a fabricii noastre este disponibilă să asiste în procesul de selecție, oferind date tehnice detaliate, demonstrații de proces și analiză cost-beneficiu. Înțelegem că fiecare aplicație este unică și ne angajăm să ajutăm clienții noștri să aleagă Soluția de curățare cu plasmă cu semiconductori care oferă cea mai eficientă și eficientă soluție de curățare pentru nevoile lor specifice.
Întrebarea 1: Curățarea cu plasmă va deteriora suprafața plăcilor sau dispozitivelor mele cu semiconductor?
Răspuns: Când este operată cu parametrii de proces corecti, curățarea cu plasmă este un proces blând, nedistructiv. Factorii cheie sunt nivelul de putere RF, presiunea procesului și selecția gazului de proces. Sistemele cu plasmă directă (cuplată capacitiv) produc o plasmă cu energie ionică mai mare, care poate fi utilizată pentru curățarea agresivă sau activarea suprafeței. Pentru materialele sensibile, un sistem de plasmă în aval (unde plasma este generată de la distanță și radicalii neutri sunt transportați la napolitană) poate fi utilizat pentru a evita deteriorarea bombardării ionice. Oferim un serviciu cuprinzător de dezvoltare a proceselor pentru a ne asigura că rețeta dumneavoastră de curățare cu plasmă nu dăunează substratului.
Întrebarea 2: Care este diferența dintre curățarea cu plasmă cu oxigen și cu plasmă cu argon?
Răspuns: Curățarea cu plasmă cu oxigen se bazează în primul rând pe reacții chimice. Radicalii reactivi de oxigen oxidează contaminanții organici, transformându-i în dioxid de carbon volatil și vapori de apă. Curățarea cu plasmă cu argon este în primul rând un proces fizic: ionii de argon bombardează fizic suprafața, dislocând particulele și eliminând fizic straturile subțiri. Plasma cu oxigen este ideală pentru îndepărtarea reziduurilor organice, în timp ce plasma cu argon este utilizată pentru activarea la suprafață și pentru îndepărtarea particulelor care nu sunt legate chimic. Multe procese de curățare cu plasmă folosesc un amestec de oxigen și argon pentru a combina acțiunea de curățare chimică și fizică.
Întrebarea 3: Care este timpul obișnuit al ciclului de proces pentru un dispozitiv de curățare cu plasmă cu semiconductori?
Răspuns: Durata ciclului pentru un proces tipic de curățare cu plasmă este între 5 și 20 de minute. Aceasta include timpul de pompare (pentru a obține vid), timpul de proces (etapa de curățare cu plasmă) și timpul de ventilare (pentru a readuce camera la presiunea atmosferică). Durata reală a ciclului depinde de volumul camerei, de viteza pompei de vid și de timpul de curățare necesar. Sistemele de curățare cu plasmă cu semiconductori ale fabricii noastre sunt proiectate pentru pompare rapidă și procesare eficientă, cu timpi tipici de ciclu de 8-12 minute pentru aplicații standard în loturi.
Întrebarea 4: Se poate folosi un dispozitiv de curățare cu plasmă cu semiconductori pentru curățarea dispozitivelor și pachetelor asamblate?
Răspuns: Da, curățarea cu plasmă este utilizată pe scară largă pentru curățarea dispozitivelor și pachetelor asamblate. Acest lucru este adesea efectuat înainte de turnare sau încapsulare pentru a îndepărta contaminanții și pentru a îmbunătăți aderența. Tratamentul cu plasmă poate curăța eficient suprafețele întregului ansamblu, inclusiv matrița, legăturile de sârmă și ramele de plumb, fără a provoca deteriorarea componentelor delicate. Trebuie avut grijă să selectați parametrii de proces corecti pentru a evita orice impact asupra performanței dispozitivului asamblat.
Întrebarea 5: De ce este 13,56 MHz cea mai comună frecvență RF pentru curățarea cu plasmă?
Răspuns: Frecvența de 13,56 MHz este o bandă de frecvență industrială, științifică și medicală (ISM) recunoscută la nivel internațional. Aceasta înseamnă că echipamentele care operează la această frecvență nu trebuie să aibă licență și nu vor interfera cu comunicațiile radio. Această alocare face ca 13,56 MHz să fie un standard practic pentru echipamentele de procesare cu plasmă. Alte frecvențe ISM, cum ar fi 2,45 GHz (microunde), sunt, de asemenea, utilizate pentru aplicații de plasmă specializate, dar 13,56 MHz este cel mai utilizat standard.
Shenzhen CKD Technology Co., Ltd.,fondată în 2010 și cu sediul în inima centrului de inovare tehnologică din China, este un furnizor de prim rang de echipamente de distribuție de precizie și ambalare a semiconductoarelor, inclusiv echipamente avansate de inspecție a semiconductorilor. Cu un inventar cuprinzător care cuprinde mai multe mărci și modele și un stoc amplu de toate tipurile de accesorii, asigurăm o producție stabilă, fiabilă și continuă pentru clienții noștri. Echipa noastră de ingineri profesioniști oferă soluții la cheie, iar asistența noastră localizată în Singapore, Malaezia, Vietnam și Thailanda garantează că aveți întotdeauna asigurare tehnică și de calitate pentru producția dvs. Ghidat de valorile de bază ale „preciziei, stabilității și eficienței”, CKD a oferit upgrade inteligente de producție pentru sute de companii din întreaga lume, câștigând recunoaștere pe scară largă și o reputație solidă în industrie.
TheCurățător cu plasmă pentru semiconductorieste o componentă critică a producției și ambalării moderne a semiconductorilor. Prin valorificarea proprietăților unice ale plasmei - a patra stare a materiei - oferă o metodă uscată, fără reziduuri și fără daune pentru îndepărtarea contaminării organice, reducerea oxizilor nativi și curățarea suprafețelor. Tehnologia este construită pe o bază de inginerie precisă: camera de vid, sursa de alimentare RF, sistemul de livrare a gazului și electronicele de control funcționează împreună pentru a crea un mediu de plasmă controlat. După cum am explorat, specificațiile tehnice cheie - presiunea de bază, puterea RF, controlul debitului de gaz - definesc direct performanța și capacitățile de curățare ale sistemului. Dispozitivul de curățare cu plasmă cu semiconductor nu este doar un echipament; este factorul esențial pentru fabricarea semiconductorilor de mare randament, fabricarea MEMS și ambalarea avansată, oferind curățenia suprafeței care este condiția prealabilă pentru fiecare etapă ulterioară a procesului.
