• Structură de cadru integrată de înaltă precizie;
• Șuruburi cu bile de calitate importate;
• Sistem de control servo în buclă închisă;
• Viteza maxima de functionare de 600 mm/s; repetabilitate de ±25 μm.
• Sine profil ranforsate echipate cu lanturi din otel inoxidabil;
• Suportă diferite configurații ale transportoarelor, cum ar fi sistemele cu o singură treaptă și cu două trepte.
• Interfață ușor de utilizat, ușor de învățat și de utilizat;
• Interfață comutabilă chineză/engleză;
• Integrare MES extensibilă.
• Funcția de recunoaștere a marcajului asigură că traseul de mișcare este corectat pe baza deplasărilor în pozițiile marcajului;
• Funcția de programare intuitivă facilitează configurarea rapidă.
• Modulul de detectare a înălțimii cu laser asigură înălțimea de distribuire constantă;
• Sistemul de monitorizare a greutății de distribuire urmărește stabilitatea distribuirii;
• Sistemul de calibrare a acului corectează automat decalajul acului.

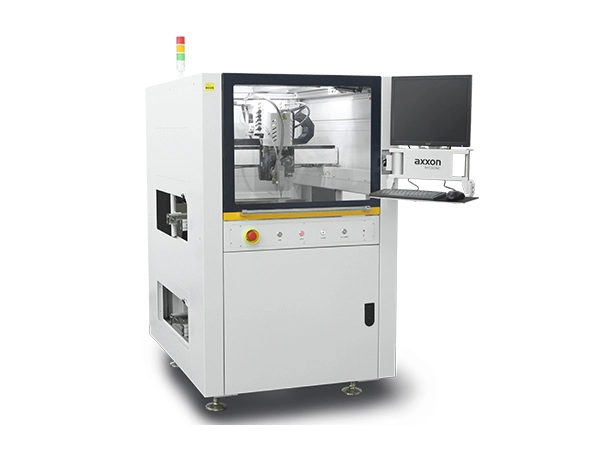

| Parametrii de bază | AC-500HC |
| Alimentare electrică | 220V 50/60Hz 2.5KW |
| Presiunea aerului | 80 psi (5,5 bar) |
| Dimensiuni | 990*1300*1630mm (l*l*h) |
| Greutate | 600 kg |
| Cerințe de evacuare | Diametru 200mm; Debit de aer >13 m³/min |
| Protocolul de comunicare | SMEMA |
| Zona de distribuire | 450*450*100mm (o singură supapă) |
| Standarde de certificare | CE/UL |
| Tip de mișcare | Servomotor + șurub cu bile |
| Deplasare pe axa X | 460 mm |
| Deplasare pe axa Y | 550 mm |
| Deplasare pe axa Z | 100 mm |
| Viteza pe axa X/Y | 600 mm/s |
| Accelerația pe axa X/Y | 0,8 g |
| Viteza pe axa Z | 300 mm/s |
| Accelerația pe axa Z | 0,3 g |
| Repetabilitate pe axa X/Y/Z | ± 25μm @ 3σ |
| Metoda de control | PC industrial + card de control al mișcării |
| Înălțimea transportorului | 870-950 mm |
| Viteza transportorului | 400 mm/s |
| Metoda de reglare a lățimii | Reglare automată a lățimii |
| Gama de lățime | 40-500 mm |
| Lățimea minimă a marginii plăcii | 3mm |
| Capacitatea de lungime a produsului feroviar | 800 mm (o singură secțiune) |
| Capacitatea de încărcare a șinei | 10 kg |
| Înălțimea liberă a plăcii | 100 mm de sus / 100 mm de jos |
