• Cadrul sudat integrat de înaltă precizie asigură stabilitatea pe termen lung a preciziei mișcării
• Folosește șuruburi cu bile de precizie importate pentru a garanta precizie ridicată a mișcării și funcționare silențioasă
• Dispune de control în buclă închisă pentru servomotor; rezoluție minimă de 0,002 mm, viteză maximă de 800 mm/s și repetabilitate de ± 0,025 mm
• Echipat cu lanțuri din oțel inoxidabil cu știfturi extinse de 3mm/5mm; capacitate de încărcare până la 10 kg
• Designul de protecție pentru lanțurile de șenile previne contaminarea cu adeziv
• Şenile opţionale cu un singur segment sau cu două segmente pentru a îndeplini cerinţele variabile de timp de ciclu (CT).
• Profilele de șenile au finisaj anodizat dur pentru durabilitate superioară
• Interfață ușor de utilizat; simplu de utilizat și ușor de învățat
• Acceptă schimbarea chineză/engleză pentru a satisface diverse nevoi lingvistice
• Bogat în caracteristici; acceptă monitorizarea în buclă închisă a diferiților parametri de proces
• Suportă programare online și offline pentru a se potrivi diferitelor nevoi operaționale la fața locului
• Extensibil pentru a include sisteme de trasabilitate a producției MES
• Suportă poziționarea marcajului de referință bazat pe CCD pentru a asigura acuratețea acoperirii și stabilitatea producției
• Compensarea automată a vederii bazată pe software elimină în mod eficient erorile de poziție cauzate de nealinierea plăcii
• Suportă programarea CCD, reducând semnificativ costurile de timp asociate cu predarea manuală

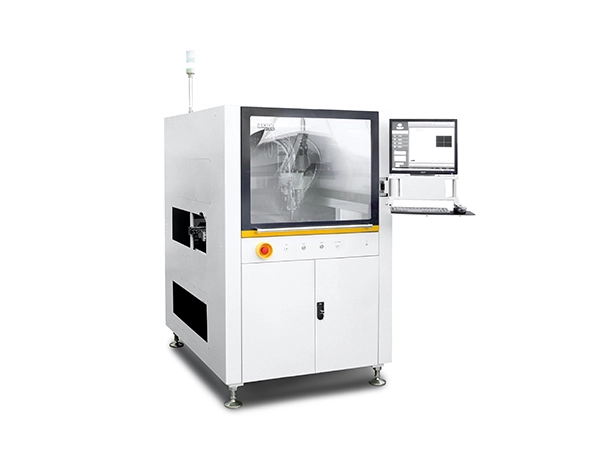

| Parametrii de bază | AC-500D |
| Putere | 220V, 2,2kW, 10A, 50/60 Hz |
| Presiunea aerului | 80 psi (5,5 bar) |
| Dimensiuni | 1194×1462×1610mm (L×A×A) |
| Greutatea mașinii | 700 kg |
| Cerințe de evacuare | Diametru 200mm, flux de aer ≥13m³/min |
| Metoda de ajustare a lățimii | Electric |
| Protocolul de comunicare | SMEMA |
| Zona de distribuire | L750×W600mm (o singură supapă) |
| L650×L600mm (V-5000 + V-420) | |
| L650×L550mm (V-5000 înclinare + V-420) | |
| Viteza pe axa X/Y | 800 mm/s |
| Axa X/Y max. accelerare | 0,8 g |
| Repetabilitate pe axa X/Y/Z | ± 25μm, 3σ |
| Sistem de antrenare pe axa X/Y/Z | Servomotor, șurub cu bile |
| Viteza pe axa Z | 300 mm/s |
| Axa Z max. accelerare | 0,3 g |
| Capacitatea de încărcare a transportorului | 10 kg |
| Min. lățimea plăcii | 50 mm |
| Max. lățimea plăcii | 650 mm |
| Max. lungimea plăcii | 700 mm |
| Min. degajarea la marginea plăcii | 5mm |
| Max. înălțimea componentei | 100 mm deasupra și sub suprafața transportorului |
| Înălțimea transportorului | 900±20mm |
| Viteza transportorului | 2-5m/min |
| Direcția de transport | Stânga → Dreapta, Dreapta → Stânga |
| Înălțimea liniei de întoarcere inferioară | Distanță de 500 mm față de șina de transport |
