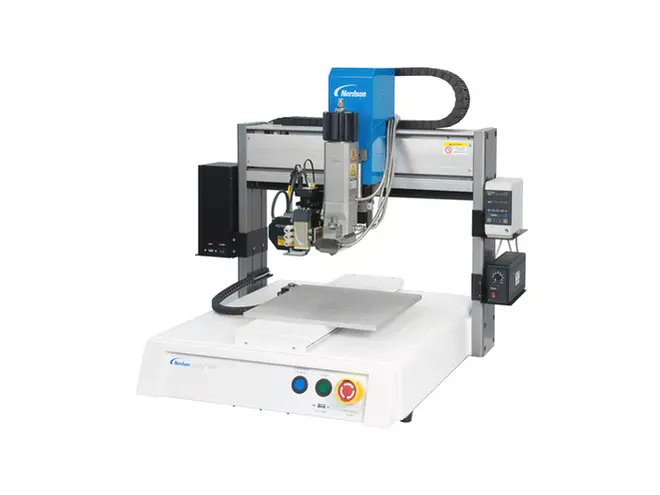

Software-ul profesional UNITY Motion™ și capacitățile de viziune integrate fac ca sistemul Unity pe 4 axe să fie ușor de configurat și programat. Mișcarea X și Y simultană în timpul rotației axei U oferă puncte de programare precise pentru distribuirea în orice unghi de-a lungul planului de rotație de 360°.
| Model | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Numărul de axe | 4 axe | 4 axe |
| Suprafața maximă de lucru (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 inchi) | 350/400/100 mm ±1080° (13,8/15,7/3,9 inchi) |
| Sarcina utilă a piesei de prelucrat (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Sarcina utilă a instrumentului | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Viteza maximă (XY/Z) | 800/320 mm/s (31,4/12,6 inchi/s) | 500/250 mm/s (19,7/9,8 inchi/s) |
| Max. viteza (U) | 1080°/s | 1080°/s |
| Greutatea unitară | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Dimensiuni (L x A x H) | 820x672x867,5 mm (32,2x26,5x34,2 inchi) | 820x672x867,5 mm (32,2x26,5x34,2 inchi) |
| Sistem de acționare | Motor cu micro trepte trifazate | Motor pas cu buclă închisă și pachet șofer cu senzor absolut |
| Sistem de acționare (U) | Motor micro-pas cu 5 faze | Motor micro-pas cu 5 faze |
| Capacitate de memorie | Stocare pe PC | Stocare pe PC |
| Stocarea datelor | Stocare pe PC | Stocare pe PC |
| I/O de uz general | 8 intrări/8 ieșiri (16/6 opționale) | 8 intrări/8 ieșiri (16/6 opționale) |
| Metoda Drive | PTP și CP | PTP și CP |
| Alimentare electrică | Comutare automată, AC 100–240 V, 380 W | Comutare automată, AC 100–240 V, 380 W |
| Interpolare | 4 axe (spațiu 3D) | 4 axe (spațiu 3D) |
| Repetabilitate | ±0,02 mm (0,0008 inchi) | ±0,01 mm (0,0004 inchi) |
| Temperatura de operare | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Sistem motor în buclă închisă | Nu este disponibil | Inclus |
| Sistem de detectare a vârfurilor | Opțional | Inclus |
| Viziune de înaltă precizie | Inclus | Inclus |
| Detectarea înălțimii cu laser | Nu este disponibil | Opțional |
