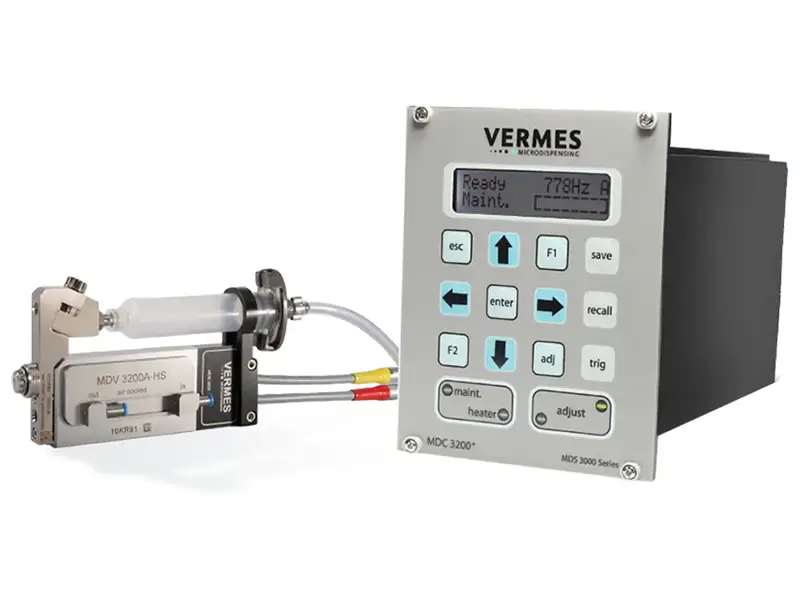

Sistem de micro-dozare din seria MDS 3200

Principiul de funcționare

Toate supapele de distribuire MDS sunt dotate cu cea mai recentă generație de actuatoare piezo, acționate de un controler. Cu fiecare impuls, actuatorul piezo conduce mișcarea tachetului, deschizând sau închizând astfel orificiul duzei. Tacheta este legată de modulul piezo printr-un sistem de pârghie de precizie, transferând energia cinetică generată de piezo în mediul de distribuire, care este apoi ejectat din duză sub presiune. Datorită mișcării verticale ultra-rapide și precise a piezo-ului, pot fi distribuite sute de puncte precise și repetabile pe secundă. Spre deosebire de sistemele proiectate pentru fluide cu vâscozitate scăzută până la medie, supapa MDS 3200+ rămâne deschisă în timpul perioadelor de nefuncționare (design în mod normal deschis).

● Potrivit pentru aplicații industriale care implică medii cu vâscozitate medie până la înaltă

● Dozare foarte precisă bazată pe tehnologia piezo

● Design dovedit în producție

● Potrivit pentru o gamă largă de aplicații

● Integrare perfectă în spații compacte

● Durabilitate și calitate dovedite

● Reduce efectiv costurile utilizatorului

Sistemul este capabil să arunce puncte mai mici decât diametrul unui păr uman (mai puțin de 150 de microni) cu consistență, precizie și repetabilitate excepționale. Frecvența sa ultra-înaltă de distribuire ajută la creșterea productivității și la reducerea costurilor.

Avantaje cheie

Viteză mare: La ridicarea maximă a tachetului, frecvența de comutare a supapei poate depăși 3.000 Hz (în funcție de aplicația specifică și de mediul de dozare). Capabil de funcționare continuă la frecvențe de până la 1000 Hz.

Versatil: Parametrii pot fi ajustați liber, iar configurațiile de distribuire pot fi personalizate în funcție de proprietățile fluidului. Controlerul electronic permite modificarea parametrilor în timp real fără latență. Sistemul este, de asemenea, potrivit pentru fluide cu vâscozitate scăzută până la medie (în special atunci când sunt necesare schimbări frecvente ale tapetului sau sunt necesare volume minime de distribuire).

Precis: Capabil să jeteze fluide într-o gamă largă de viscozități, oferind puncte precise și repetabile. Poate funcționa pe suprafețe neregulate, cum ar fi în cavități sau caneluri.

Puternic: Designul mecanic de precizie convertește mișcarea piezoelectricului de ultimă generație în energie cinetică, permițând jetul de fluide cu vâscozitate ridicată la presiuni de până la 1000 bar.

Flexibil: MDS 3200+ are un design modular care permite configurații personalizate pentru a răspunde nevoilor diverselor aplicații. Este disponibilă o gamă largă de unități de duză, selectabile în funcție de proprietățile fluidului și dimensiunea punctelor. Pentru a obține rezultate optime de distribuire, utilizatorii pot alege dintre tachete cu diverse geometrii. În plus, sunt disponibile componente realizate din diferite materiale pentru a asigura compatibilitatea cu un spectru larg de fluide.

Fluide recomandate

Sistemul de distribuire versatil MDS 3200+ este potrivit pentru fluide cu vâscozitate medie până la înaltă. Sistemul este potrivit pentru o gamă largă de fluide, cum ar fi:

● Adezivi SMT

● Adezivi conductivi

● Epoxid argint conductor

● Pastă de lipit

● Flux

● Silicon

● LED fosfor

● Umplere insuficientă

● Adeziv termofuzibil

Exemple de aplicații

Acest sistem de micro-dozare poate fi utilizat în următoarele domenii:

● Automatizare

● Electronice

● Inginerie mecanică

● Electronice auto

● Medical

● Farmaceutică

● Tehnologia informaţiei

● Electronice de larg consum
